소방은 비상전원 공급분에 대해서는 내화배선을 하도록 되어 있습니다.
그리고 대표적인 비상발전기에서 소방전원으로 연결되어 소방펌프까지는 모두 내화배선으로 시공되고
대부분 FR-8 케이블로 시공합니다.(일부는 부스덕트로 시공도 하지요)

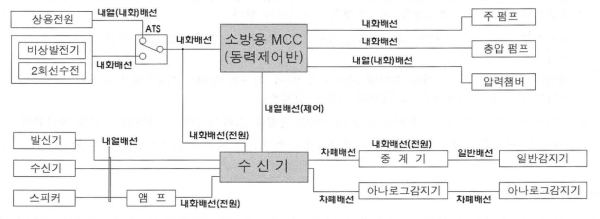

전기계통으로 보면 비상발전기에서 비상발전기운전반(ACB나 MCCB 설치)으로 연결 하고 : 대부분 FR-8 케이블, 또는 부스덕트
이것이 전기수배전반 저압반의 ATS반으로 연결되고 : 대부분 FR-8 케이블(케이블 트레이나 덕트), 또는 부스덕트
거기 저압반중에서 비상부하반에서 MCC-F 반으로 연결되고 : 대부분 FR-8 케이블(케이블 트레이)
MCC-F 반에서 소방펌프나 제연휀 등으로 연결되고 : 대부분 FR-8 케이블(케이블 트레이)에서 2m~2.5m 강제전선관, 방수후렉시블로 모터 펌프에 연결
- 이전글무창층 관련 24.03.21
- 다음글비상조명, 비상방송 등 착공신고 제외공사에 대한 소방감리 업무 처리 방법 24.03.15
댓글목록
TESLA님의 댓글
TESLA 작성일
FR-3 내열배선 삭제(22.06.05 : 22.03.04 법 변경 3개월후 시행)
--> FR-8 내화배선 830도로 변경
문제점 FR-8은 전원케이블로 4C까지만 생산되었으나
최근 전선 회사에서 30C까지 생산한다고 합니다.
따라서 내화케이블 공사로 FR-8로 시공하면 됩니다.
